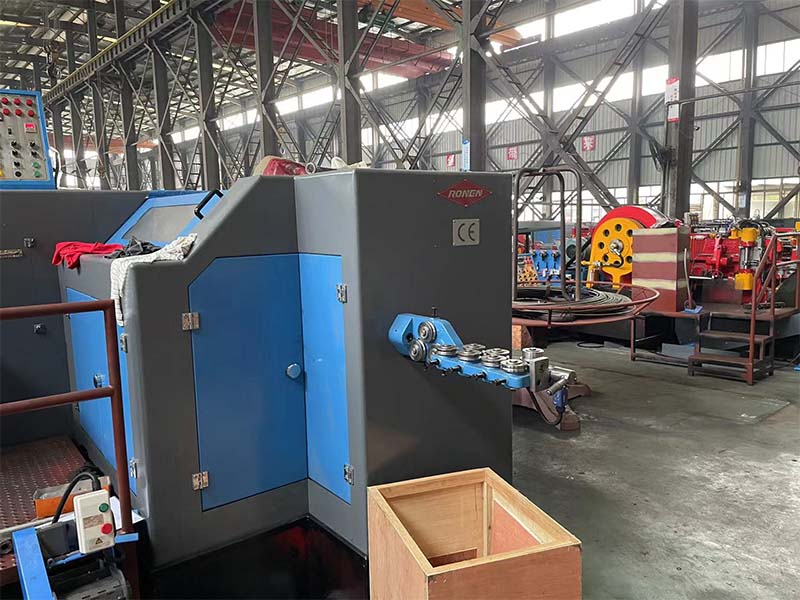

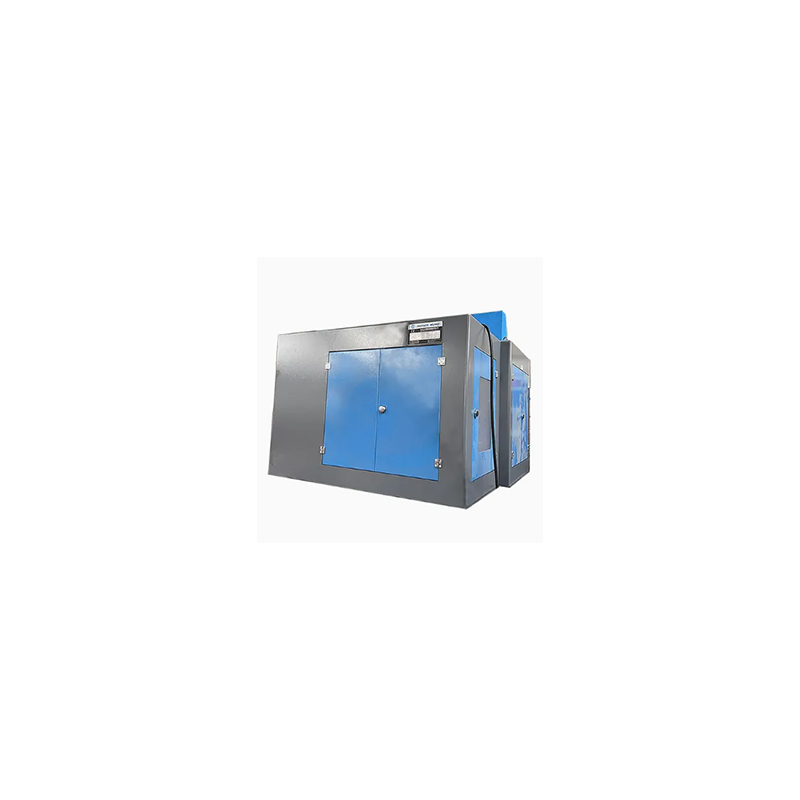

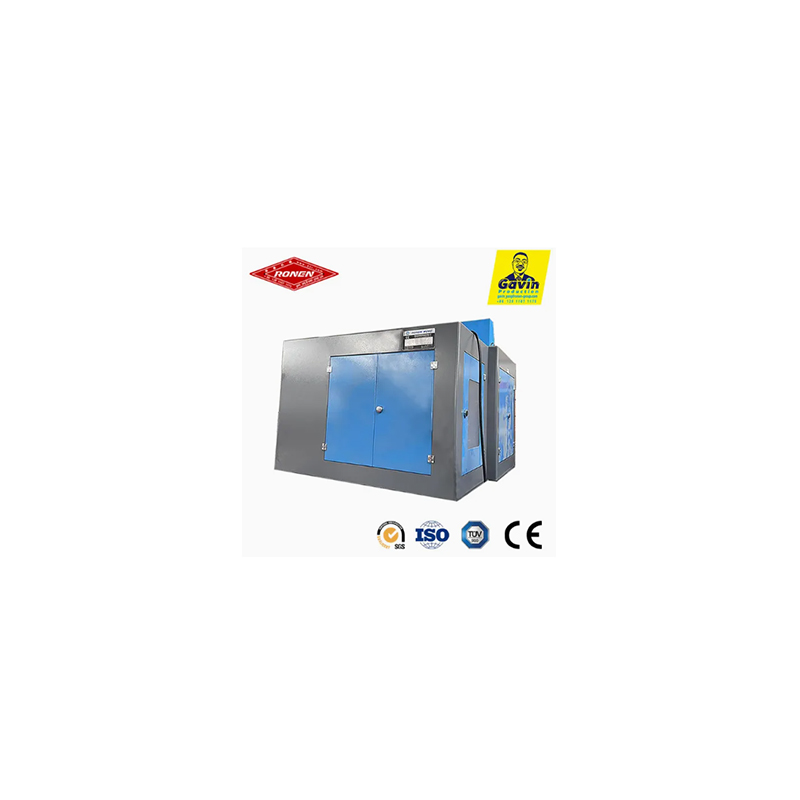

Высокоскоростной формирователь болтов Ronen® пользуется популярностью у многих производителей. Он может быстро превратить металлическую проволоку в заготовки для болтов. Он завершает формирование головки болта и чистовую обработку стержня за один прием. Вам просто нужно загрузить проволоку, задать размер, и станок будет работать стабильно, без частых остановок.
Высокоскоростной формовочный станок специально разработан для быстрой обработки заготовок болтов. Сначала выпрямите и обрежьте металлическую проволоку. Затем, используя несколько наборов форм, непрерывно выдавливайте головку и стержень болта. Весь процесс полностью автоматизирован.
Высокоскоростной формовщик болтов — это машина для холодной высадки, специально разработанная для достижения максимальной производительности. Его основные функции такие же, как и у стандартного вырубного станка – резка проволоки и формирование головок болтов – но он оптимизирован для скорости цикла. Основная цель разработки — производить большое количество заготовок болтов с головкой в минуту, что делает их пригодными для массового производства.
Машина имеет более тяжелую и прочную раму и более прочный коленчатый вал, способный выдерживать более высокие нагрузки, вызванные быстрой работой. Система привода была разработана с учетом хорошо сбалансированной конструкции, обеспечивающей минимальную вибрацию на высоких скоростях. Его прочная конструкция позволяет машине надежно и надежно работать на максимальной заданной скорости цикла без риска чрезмерного износа или неисправности.
Одной из ключевых особенностей высокоскоростного болторезного станка является его быстрый и точный механизм передачи. Конструкция пальцев или зажимов, используемых для перемещения затворных заготовок между различными головными станциями, направлена на достижение минимального перемещения и быстрого запуска. Выбор времени передачи имеет решающее значение для достижения высокоскоростной работы, поскольку любая задержка между станциями ограничивает общую производительность.
| Модель | Единица | РНБФ-63С | РНБФ-83С | РНБФ-83СЛ | РНБФ-103С | РНБФ-103Л | РНБФ-133С | РНБФ-133СЛ | РНБФ-133Л |
| Станция ковки | НЕТ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила ковки | кгс | 35 000 | 60 000 | 60 000 | 80 000 | 80 000 | 115.000 | 120.000 | 120.000 |
| Макс. диаметр отсечки | мм |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Макс. длина отрезка | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Скорость вывода | шт/мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| ПКОИнсульт | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| КО Инсульт | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ход главного плунжера | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Мощность главного двигателя | кВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Общие размеры. Отрезанный штамп | мм |
Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Общий размер пуансона | мм |
Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Общий размер главного кристалла | мм |
Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Шаг штампа | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Приблизительный вес | Тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Применимый диаметр болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
8-12,7 |
8-12,7 |
| Длина хвостовика заготовки | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| В целом тускнеет | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |

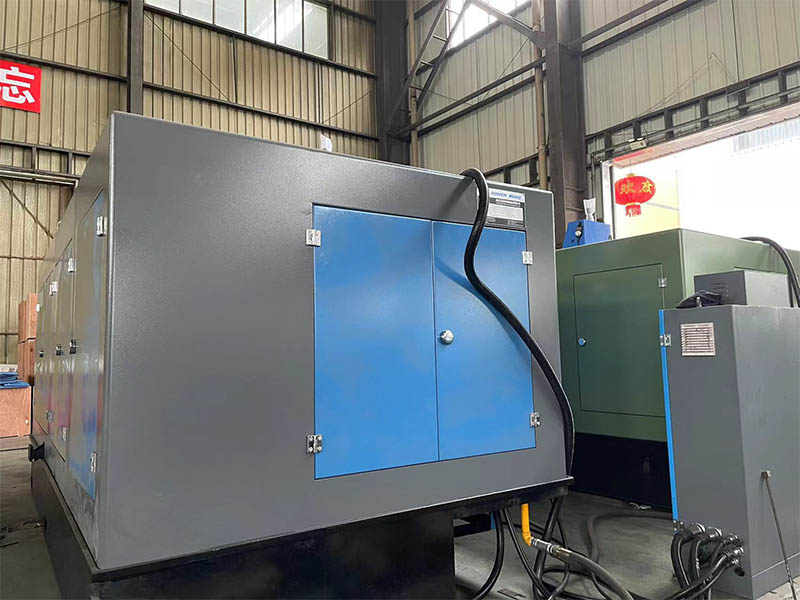

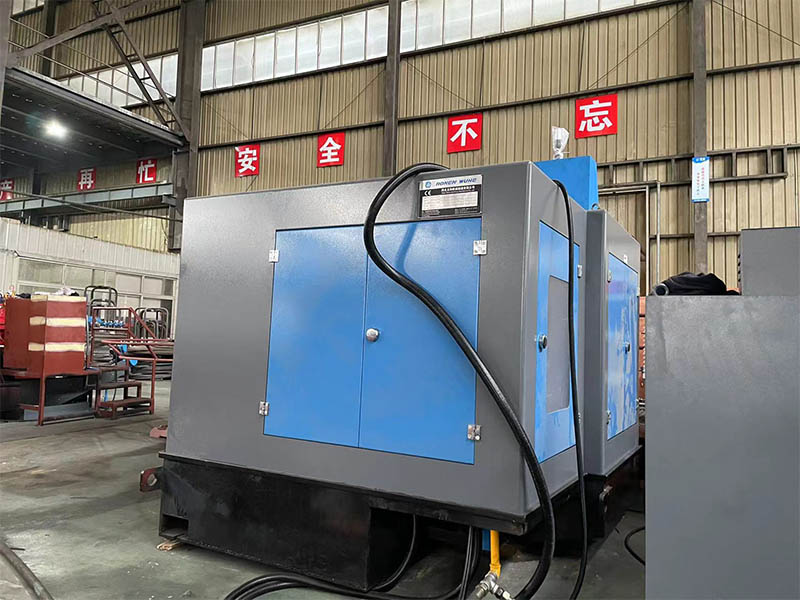

Ключевыми особенностями высокоскоростного формирователя болтов являются быстрая смена формы и высокая стабильность. Корпус изготовлен из толстого чугуна. Во время работы на высокой скорости он вызывает небольшую вибрацию и не вызывает деформации головки болта из-за тряски. Следите за тем, чтобы вес и размеры каждого куска материала были одинаковыми, чтобы при последующей обработке резьбы не потребовалось никаких дополнительных корректировок.
