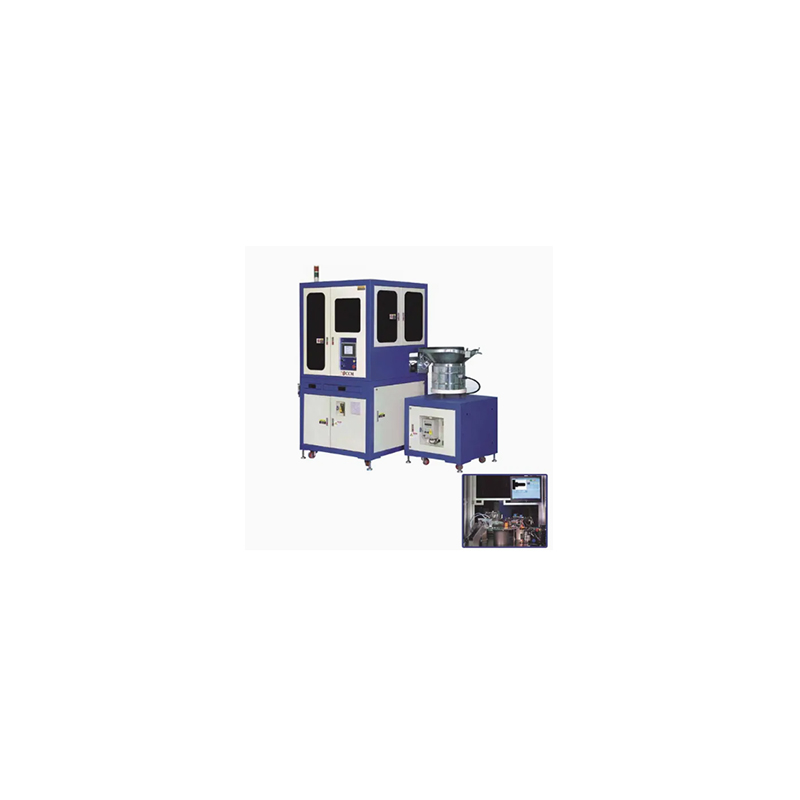

Машина Optical Sorting Optical с четырьмя кольцами Ronen® использует камеры для осмотра гайков с четырьмя кольцами. Он обнаруживает такие проблемы, как согнутые когти или неровные нити, а затем различает хорошие и плохие орехи. Когда гайки будут выливаться в машину, они автоматически сортируют и помещают их в коробки.
Машина оптической сортировки с четырьмя кольцами специально предназначена для сортировки гайков с четырьмя ковриками по спецификациям. Оборудование специально разработано для его структуры. Несколько камер используются для захвата изображений с разных углов, позволяя четко увидеть кривизну и расстояние.
Оптическая сортировочная машина с четырьмя кольцами предназначена для автоматической идентификации и отделения гайков с четырьмя когтями. Эта сортировочная машина способна обрабатывать уникальную геометрическую форму этих гайков: квадратное основание с четырьмя металлическими когтями пружинного типа, используемые для установки на рамке. Сортировочная машина классифицирует эти орехи вместе с другими компонентами и классифицирует их по размеру и типу.
В машине используется специально разработанный вибрирующий фидер. Этот фидер оснащен руководящей дорожкой и инструментами, которые всегда могут держать каждую гайку в правильном положении. Обычно квадратное основание расположено в плоскости с когтями, обращенными вверх, что позволяет системе камеры достичь надежного изображения.
Оптическая сортировочная машина с четырьмя кольцами использует камеры с высоким разрешением для захвата изображений каждой гайки. Программное обеспечение анализирует несколько функций: размер квадратной основы, наличие и выравнивание четырех когтей, размер отверстий резьбы и общей структурной целостности. Процесс анализа завершен в течение нескольких миллисекунд, когда гайка проходит под камерой.
| Элемент | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Диаметр провода (мм) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Ширина головы (мм) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Высота головы (мм) | 2-10 | 2-25 | 0,5-7 | - |
| Длина под головой (мм) | 5-70 | 15-120 | 1,5-12 | - |
| Точность сортировки (мм) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Скорость сортировки (ПК/мин) | 100-600 | 100-400 | 100-900 | 100-600 |
| Давление воздуха (кг/см сегодня) | 5 | |||
| Компьютер | Промышленный компьютер | |||
| Цифровая камера | Баслер | Баслер |
Баслер |
Баслер |
| Чистый/валовой вес (кг) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Размер машины (L*W*H) мм | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Размер после состава (хост/вибрационное место = компьютерная база) (l*w*h) мм |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Особенностью мастера оптической сортировки гайки с четырьмя кольцами является то, что он имеет несколько углов объектива. Кривизна и расстояние когтей, а также нити в нижней части орехов могут быть захвачены. Трековая дорожка также специально разработана, которая может надежно удерживать четырехстороннюю гайку, не перевернувшись или не размазано.
