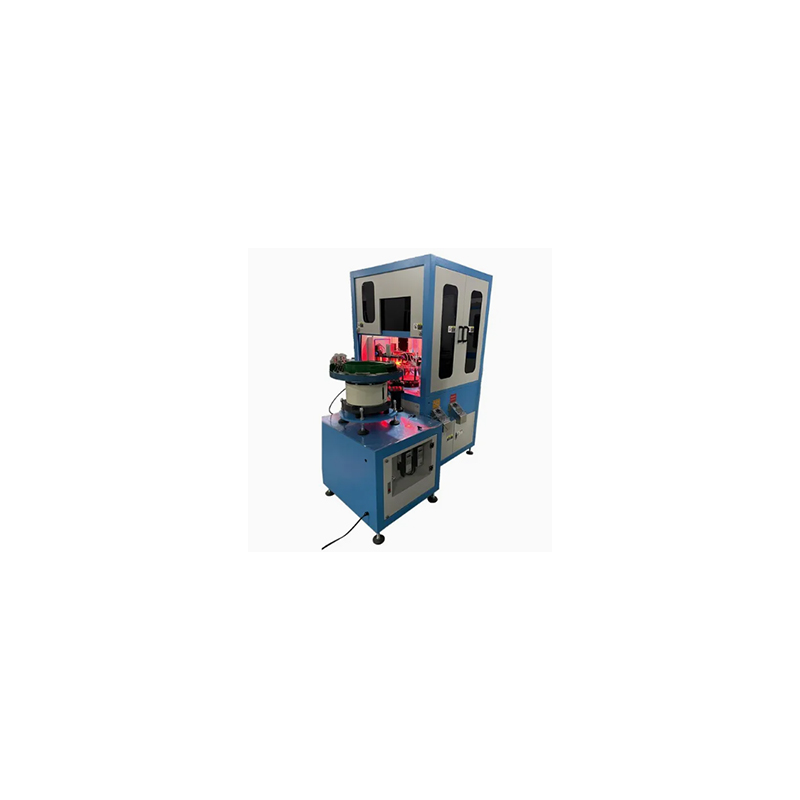

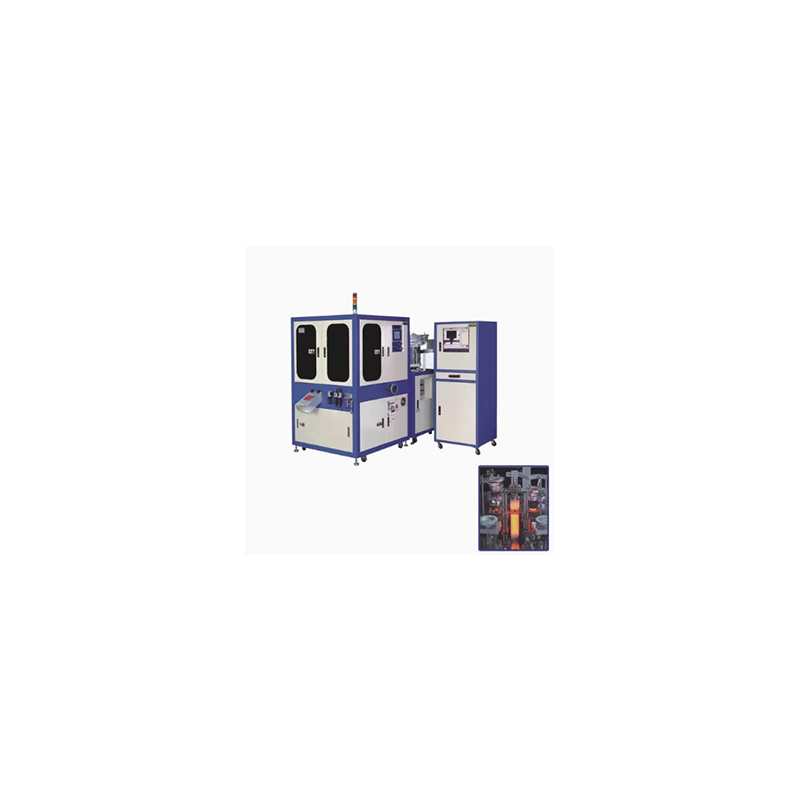

Квадратная оптическая сортировочная машина Ronen®, предназначенная для соответствия высоким стандартам производителей, использует камеры для проверки квадратных гаек. Он может обнаружить дефекты, такие как треснутые углы гаек или деформированные нити, и отделить их. Он автоматически сортирует квалифицированные орехи в одну коробку сортировки и неквалифицированные гайки в другую сортировку.
Квадратная гайка оптическая сортировка специально разработана для идентификации дефектных продуктов и классификации их по спецификациям для квадратных гаек. Используя оптическую линзу и освещение, он может определить, есть ли какая -либо проблема с гайкой.
Квадратная оптическая сортировочная машина - это специальное сортировочное оборудование, предназначенное для квадратных гаек. Это ядро решает две ключевые потребности: во -первых, с помощью технологии оптического распознавания, он точно отражает квадратную структуру, края и угловые контуры и другие особенности квадратных гаек и быстро отделяет квадратные гайки от смешанных крепеж, таких как болты, круглые гайки и шайбы, чтобы избежать путаницы аналогичных деталей; Во -вторых, для разделенных квадратных гаек он проверяет ключевые атрибуты, такие как размер (такие как длина боковой, диагональное расстояние), толщина и размер резьбы (такие как высота, номинальный диаметр), и организует смешанные партии квадратных гаек в группы с однородными спецификациями, обеспечивая стандартизированные материалы для получения последующих складов и сборки сборки. Весь процесс основан на оптической технологии для достижения эффективной и точной сортировки.

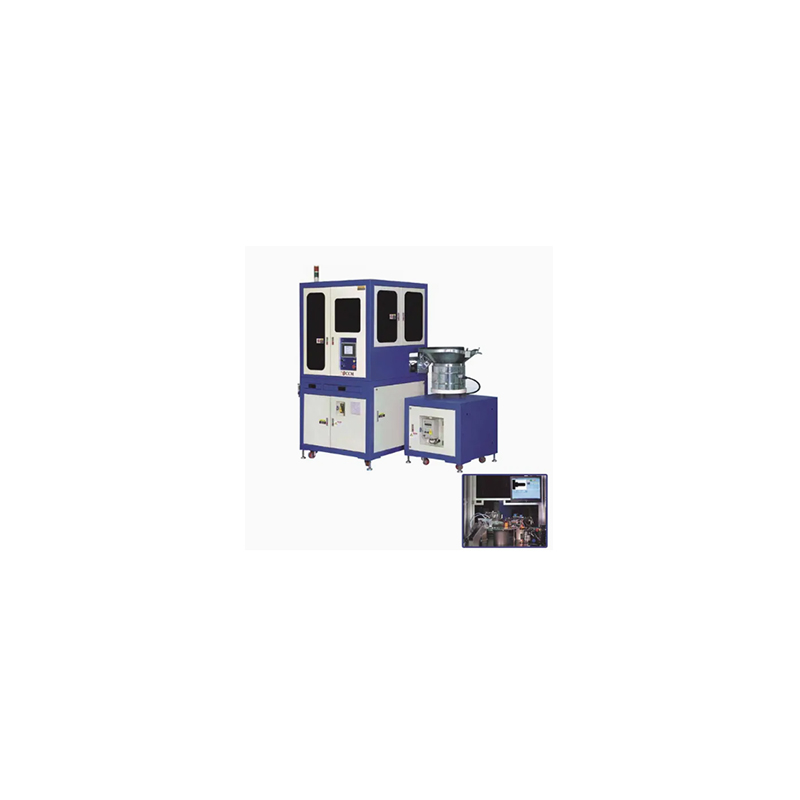

В квадратной гайке оптической сортировки используется вибрирующая фидера типа чаши и оснащен индивидуальными дорожками и инструментами направления. Эти инструменты были тщательно разработаны для надежного расположения каждой квадратной гайки, обычно с одной стороной вниз, что позволяет камере получать постоянные представления сверху вниз, тем самым обеспечивая точные измерения.
В дополнение к классификации размеров машина также может идентифицировать и удалять дефектные детали. Визуальная система может обнаруживать общие дефекты, такие как повреждение углового, трещины, отсутствующие резьбы (для гайков, предварительно зарезанных), сильная ржавчина или неверные фаски. Эта функция управления качеством гарантирует, что только квалифицированные орехи могут войти в упаковку.
Элемент | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
Диаметр провода (мм) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
Ширина головы (мм) | Φ5-F15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
Высота головы (мм) | 2-10 | 2-25 | 0,5-7 |
|
Длина под головой (мм) | 5-70 | 15-120 | 1,5-12 |
|
Точность сортировки (мм) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
Скорость сортировки (ПК/мин) | 100-600 | 100-400 | 100-900 | 100-600 |
Давление воздуха (кг/см сегодня) |
5 |
|||
Компьютер | Промышленный компьютер | |||
Цифровая камера | Баслер | Баслер |
Баслер |
Баслер |
Чистый/валовой вес (кг) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
Машина Dimensipn (L*W*H) мм | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
Размер после состава (хост/вибрационное место+компьютерная база) (l*w*h) мм |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Точка продажи квадратной гайки оптической сортировочной машины заключается в том, что он может точно и быстро разобраться с квадратными гайками. Его камера может захватить с нескольких углов, поэтому дефектные продукты в основном невозможно избежать обнаружения. Скорость также быстрее ручной работы, и точность остается такой же даже после непрерывной работы в течение нескольких часов.
