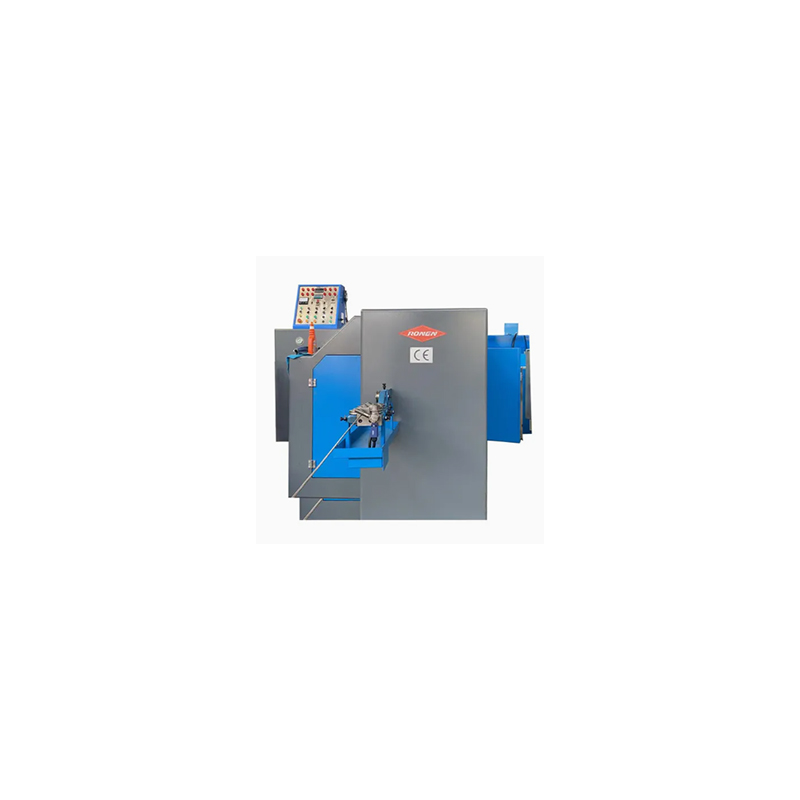

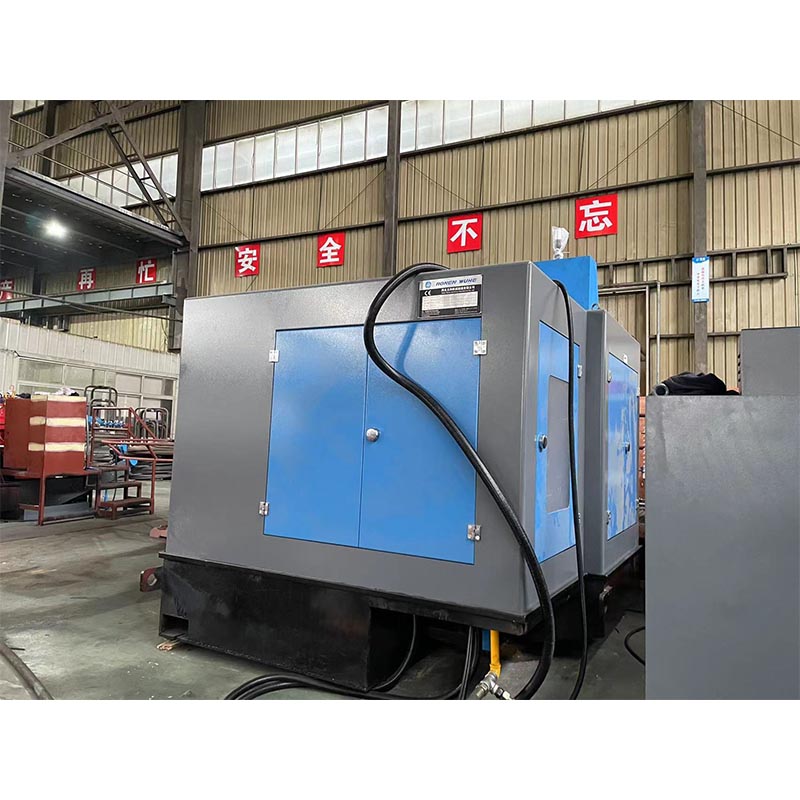

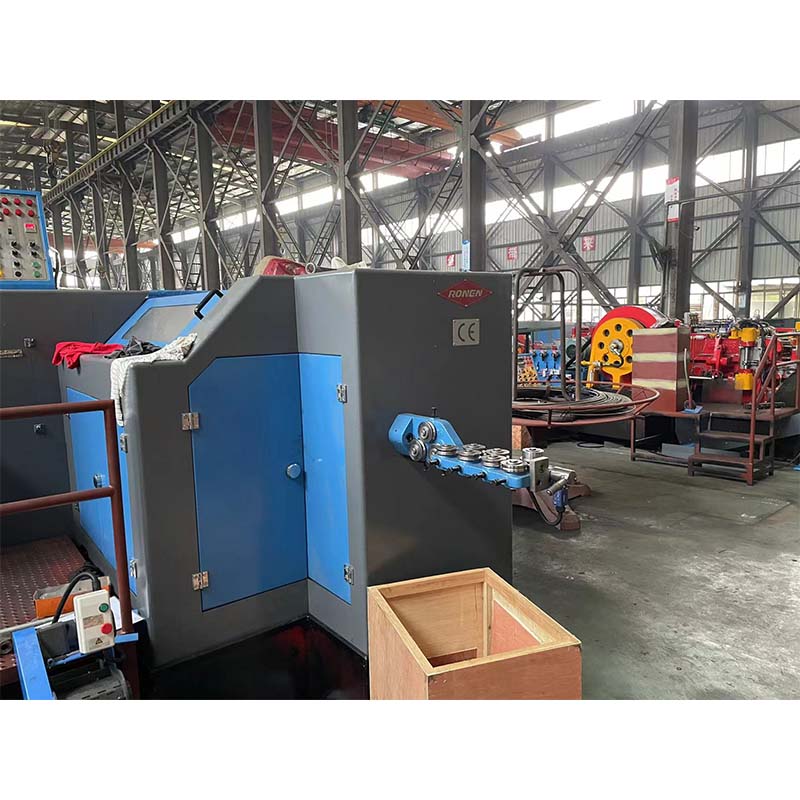

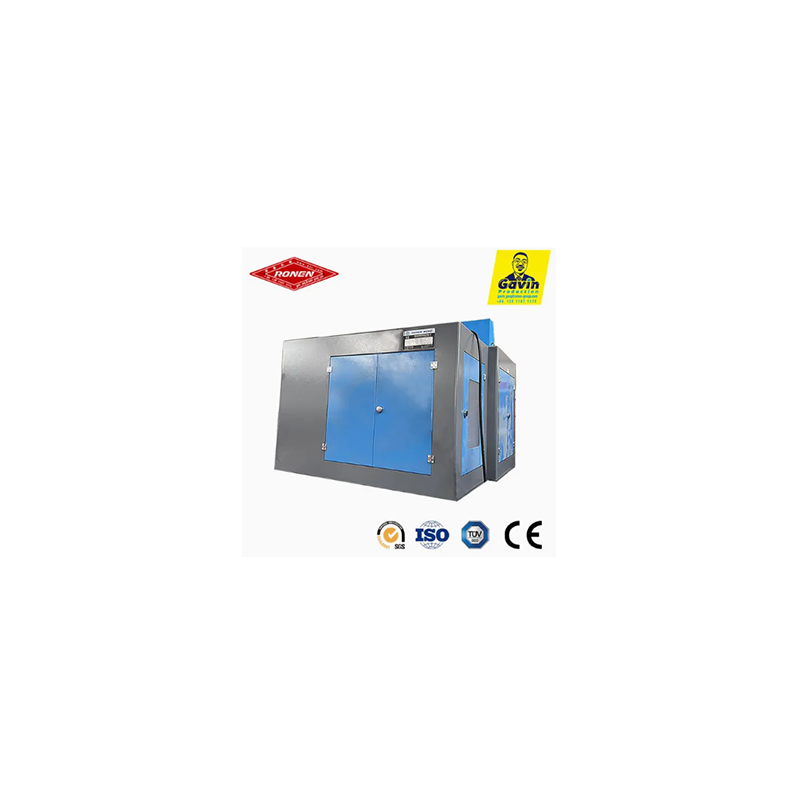

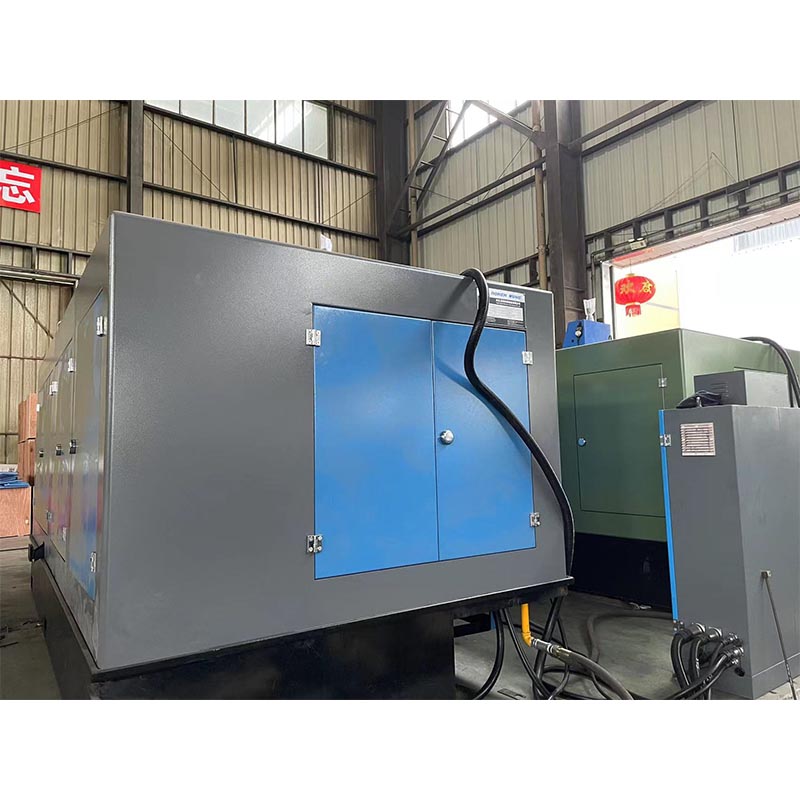

7-станционный станок для холодной ковки Ronen® завершает весь процесс производства болтов на одной производственной линии: подача проволоки, высадка, формовка головки, обрезка и предварительная нарезка резьбы, всего на семи станциях. Нет необходимости перемещать сырье между машинами.
7-позиционная машина для холодной ковки болтов преобразует металлическую проволоку в высокоточные заготовки болтов посредством семи последовательных процессов холодной экструзии. Он может обрабатывать проволоку различного диаметра и производить болты, отвечающие высоким требованиям точности и прочности.
7-позиционный станок для холодной ковки болтов — это сложная машина для холодной ковки, специально разработанная для изготовления болтов со сложной головкой или болтов больших размеров. Он подвергается семи последовательным процессам ковки на одной проволочной заготовке. Этот многоэтапный процесс обеспечивает значительное смещение металла и формирование сложных элементов, таких как глубокие приводные канавки или канавки под головкой.
Семь станций станка для изготовления болтов имеют различные функции: станция 1 предназначена для подачи и резки; Станция 2 – первоначальное формирование формы головы; Станция 3 — предковка головки; Станция 4 предназначена для точного формирования головы; Станция 5 — для формирования ступеньки стержневой части; Станция 6 – формовка стержневой части; Станция 7 предназначена для окончательной отделки. Весь процесс завершается автоматически.
7-позиционный станок для холодной ковки болтов требует высокоточной системы подачи и резки проволоки. Проволоку необходимо полностью выпрямить, прежде чем ее можно будет разрезать на заготовки точной длины. Постоянный объем заготовки имеет решающее значение, поскольку материал будет распределяться по нескольким этапам формования для достижения окончательной формы головки без дефектов.
| Модель | Единица | РНБГ-63С | РНБФ-83С | РНБФ-83СЛ | РНБФ-103С | РНБФ-103Л | РНБФ-133С | РНБФ-133СЛ | РНБФ-133Л |
| Станция ковки | НЕТ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила ковки | кгс | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Макс. диаметр отсечки | мм | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Макс. длина Cui-off | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Скорость вывода | шт/мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| ПКОИнсульт | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| КО Инсульт | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ход главного плунжера | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Мощность главного двигателя | кВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Общие размеры. Отрезанный штамп | мм | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Общий размер пуансона | мм | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Общий размер главного кристалла | мм | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Шаг штампа | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Приблизительный вес | Тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Применимый диаметр болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
8-12,7 |
8-12,7 |
| Длина хвостовика заготовки | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| В целом тускнеет | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Основным преимуществом 7-позиционного станка для холодной ковки болтов является «многостанционная пошаговая обработка», которая позволяет производить сложные конструкционные болты с чрезвычайно высокой точностью. Его семь рабочих станций постепенно формируются и совершенствуются, гарантируя правильное расположение каждой детали. Соосность между головкой и валом очень хорошая.
Машина холодной высадки с 3 матрицами 3 под болтом
Машина холодной ковки с 4 матрицами 4 под болтом
5 Die 5 Машина для холодной штамповки деталей под болтами
Производственная машина болта
Машина для изготовления болтов с 3 станциями холодной ковки

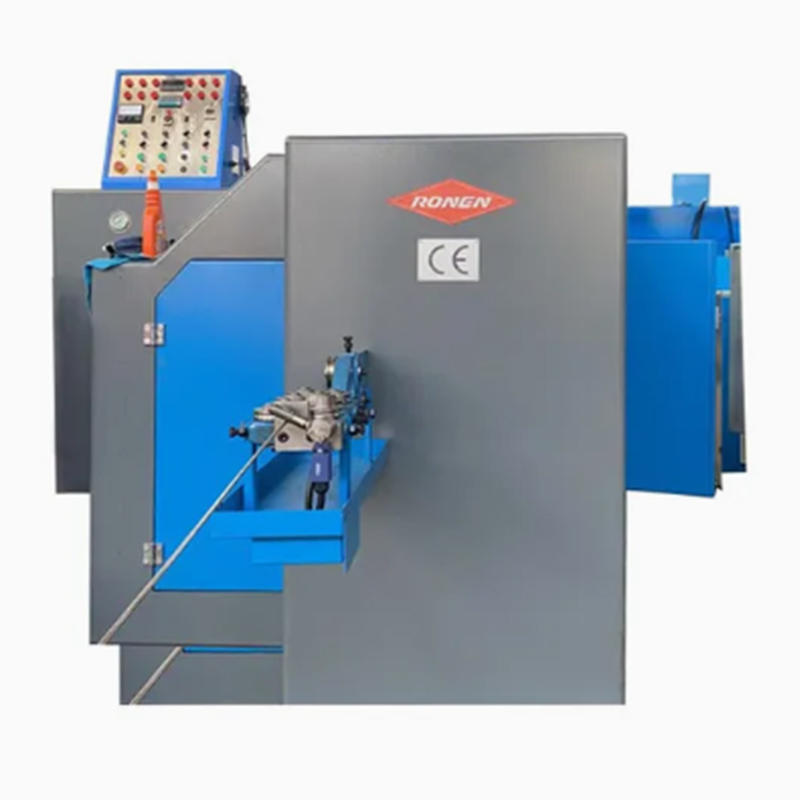

Станок для изготовления болтов с 5 станциями холодной ковки
